GAS DETECTOR รุ่น EW 401 ประกอบด้วย 2 ส่วนหลัก
(1) ส่วนแสดงผล (indicator)
(2) ส่วนตรวจับ (Detector)
--------------------------------------
ส่วนแสดงผล (indicator)

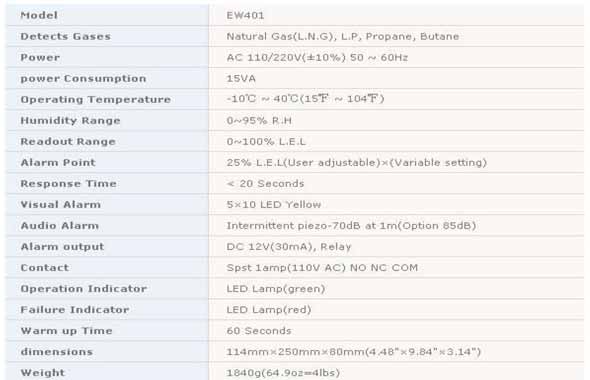

item : Gas Leakage Detector (EW-401)
Applicable gas : LPG, LNG, CITY GAS
Power Consumption : AC 220V 50Hz
Humidity range : less than 95% (RH)
Sensible range : 0 - 100% (LCL)
Alarm Setting point : 20% (LEL)
Response time : Within 20 Seconds
Alarm Signal Indicator : LED lamp (Yellow) Blink & intermediate Buzzer sound
Operation Indicator : LED lamp (Green) Blink
Failure Indicator : LED lamp (Red) blink
Initiative Stability Time : 60 seconds
Connecting cable : VCT or CWS 0.75 mm - 2.0 mm (3 wire)
DimeAsion : 114 260 80
Alarm Output : DC 12V (30 -~ A) No-Voltage Contact NO.NC.COM
(relay contact)
ส่วนตรวจับ (Detector)
Type : Separatiob
Applicable gases : LPG, LNG, CITY GAS
Sensor : Diffusion type Lot-wire type
Operating Temperature Range : 20C - 50C
Humidity Range : less than 95% (RH)
Explosion-proof type : resistant structure
(d2G4, KS 0906)
Cable Connector : inner diameter 16 mmlouter 23 mm
Dimension : 137 142 75
Weight : 994 g.
Sensible Density Range : 0- 100% (LEL)
Response Time : within 15 seconds
Case Material : Aluminum
หลังจากทราบข้อมูลทางเทคนิคเบื้องต้นแล้ว
เราก็มาดูกันในเรื่องของส่วนประกอบต่างๆ และหน้าที่ว่าเป็นอย่างไรบ้าง
ส่วนแสดงผล INDICATOR
1.Power Lamp (ไฟสีเขียว) เมื่อเครื่องกำลังทำงานตามปกติ ไฟสีเขียวจะติด
2.CIRCUIT TESTING PUSH S/W เมื่อต้องการทดสอบการทำงานของระบบให้กดปุ่มนี้
3.SWITCH CAUTION LAMP เมื่อเครื่องตรวจจับการรั่วของแก๊สได้ ไฟสีเหลืองจะกระพิบ ถึงแม้ว่าเสียงจะถูกปิด โดยกดปุ่ม (4.) แล้วก็ตาม
4.Buzzer-Off PUSH S/W เมื่อเครื่องตรวจจับการรั่วของแก๊สได้ ไฟจะติดรวมถึงเสียงสัญญาณเตือนจะดังขึ้น ปุ่ม (4.)นี้ จะทำหน้าที่ปิดเสียง ถ้าจะเปิดเสียงก็ให้กดปุ่มนี้อีกครั้ง
5.Failure Lamp เมื่อระบบต่างๆขัดข้อง ไฟสีแดงจะติด
6.Circuits Return Push s/w เป็นปุ่มที่ใช้สำหรับ reset เครื่องให้กลับสู่สภาพปกติพร้อมใช้งานอีกครั้ง
7.Gas Density Indicator เป็นไฟที่แสดงระดับความเข้มข้นของแก๊สที่ตรวจจับได้ในอากาศ
8.LEL Indicating Lamp แสดงถึงระดับแก๊สเป็น LEL
ส่วนตรวจจับ (Detector)
1.สำหรับตัวตรวจจับ
ควรติดตั้งอยู่ในพื้นที่รอบๆพื้นที่กักเก็บแก๊ส โดยที่การติดตั้งขึ้นอยู่กับชนิดของแก๊สที่จะตรวจจับ
- LPG ซึ่งหนักกว่าอากาศ ควรติดตั้งเครื่องตรวจจับไว้สูงประมาณ 30 ซม.จากพื้น
- LNG ซึ่งเบากว่าอากาศ ควรติดตั้งเครื่องตรวจจับไว้สูงประมาณ 30 ซม.โดยวัดจากเพดานลงมา
2.สำหรับตัวแสดงผล
ควรติดตั้งอยู่ในที่ๆง่ายต่อการตรวจสอบ และสามารถเห็นได้ตลอดเวลา
ขั้นตอนการติดตั้ง

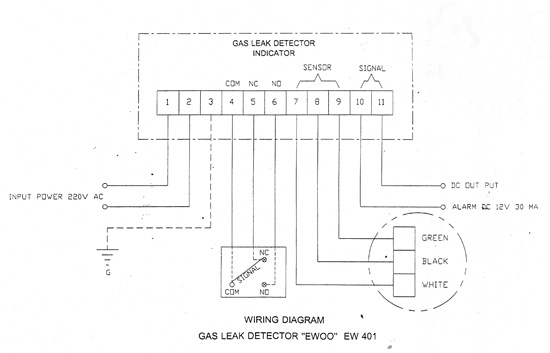

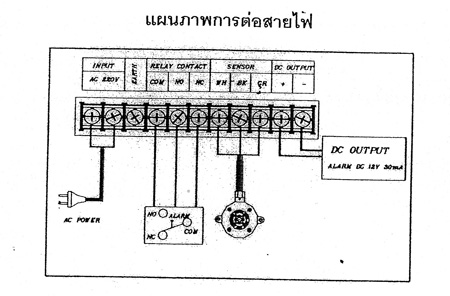

1.เปิดฝาหน้าของส่วนแสดงผล เพื่อต่อกับส่วนตรวจจับ ตามแผนภาพการต่อสายไฟ จากนั้นตั้งสวิทช์ไฟ ไปที่ 220v.
2.เมื่อต่อไฟเข้าเรียบร้อยแล้ว ไฟสีเขียว (Power Lamp) จะกะพริบ ประมาณ1นาที หลังจากนั้นไฟจะหยุดกะพริบ แสดงว่าเครื่องพร้อมใช้งานแล้ว
3.ถ้าเครื่องมีอะไรผิดปกติ เสียงจะดังเตือนและไฟ FAILURE LAMP (สีแดง) จะติด
4.เมื่ออยากจะตรวจสอบว่าเครื่องยังทำงานปกติอยู่หรือไม่ ให้กดปุ่ม CURCUIT TESTING ไฟในจอของ GAS DENSITY INDICATOR จะติดไล่ขึ้นไปจนถึงระดับที่ปริมาณของแก๊สที่รั่วออกมาเข้มข้น และมีอันตราย จากนนั้นจะมีเสียงดังเลื่อนและไฟที่จอ GAS DENSITY INDICATOR จะติด
5.ถ้าจะปิดเสียง ให้กดปุ่ม BUZZER-OFF จากนั้น ตัวแสดงผลจะกลับสู่ภาวะปกติอีกครั้ง
6.ถ้ามมีอะไรผิดปกติ FAILURE LAMP จะติดขึ้นมา ให้ตรวจสอบดูส่วนต่างๆที่ตัวแสดงผลต่อด้วย
ข้อควรระวัง
1.หลังจากติดตั้ง และประกอบสายไฟต่างๆแล้ว ควรจะตรวจสอบ POWER VOLTAGE ด้วยว่าใช้ที่ 220v หรือไม่
2.ห้ามใช้เครื่องนี้กับแก๊สชนิดอื่นที่ไม่ใช่ LPG หรือ LNG
3.ห้ามใช้เครื่องนี้ในที่ที่มีความชื้นสูง หรือในที่ที่มีลมแรง
4.ตรวจสอบสภาพของตัวตรวจจับให้อยู่ในสภาพพร้อมใช้งานอยู่เสมอ
หมายเหตุ

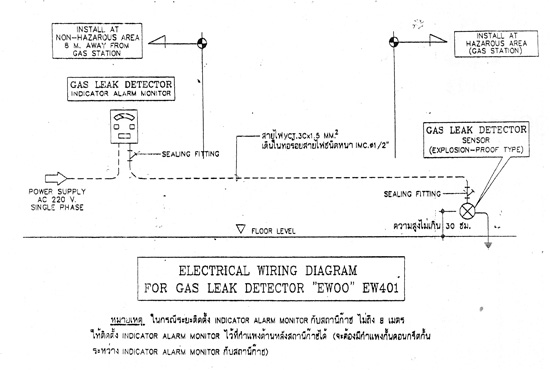

ในกรณีระยะติดตั้ง INDICATOR ALARM MONITOR กับสถานีก๊าซ ไม่ถึง 8 เมตร ให้ติดตั้ง INDICATOR ALARM MONITOR ไว้ที่กำแพงด้านหลังสถานีก๊าซได้
(จะต้องมีกำแพงกั้นคอนกรีตกั้น ระหว่าง INDICATOR ALARM MONITOR กับสถานีก๊าซ )
ELECTRICAL WIRING DIAGRAM FOR GAS LEAK DETECTOR "EWOO" EW401
